3D Touch技术如何实现?iPhone 6s屏幕拆解过程图解

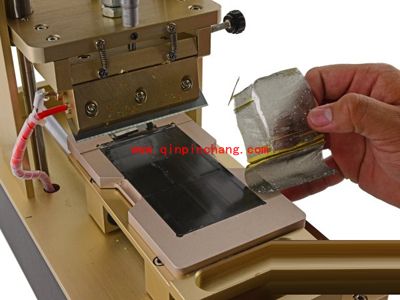

  在分离LCD面板和玻璃的同时,偏振膜也受损了,还好偏光膜是很容易购买的配件。我们用这台液晶屏除胶机来去除偏振膜和胶水。

  3D Touch技术如何实现?iPhone 6s屏幕拆解过程图解

  3D Touch

  拆下偏振膜

  3D Touch技术如何实现?iPhone 6s屏幕拆解过程图解

  3D Touch

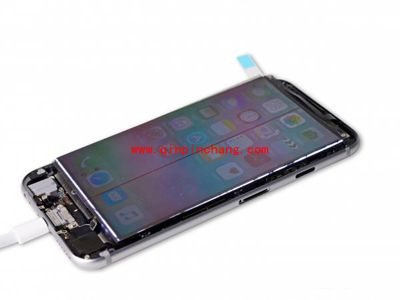

  想知道偏振膜有什么作用吗?今天我们就来科普一下偏振膜的作用

  背光光线是通透一层薄薄的液晶层发射出去的,光线透过液晶层时会发生折射,折射的角度不同,在偏振膜上呈现的颜色也就不同。为了产生丰富多彩的颜色效果,每一个像素被分成红、绿、蓝三种颜色来控制,成千上万的像素组合在一起就形成了不同的颜色。

  3D Touch技术如何实现?iPhone 6s屏幕拆解过程图解

  3D Touch

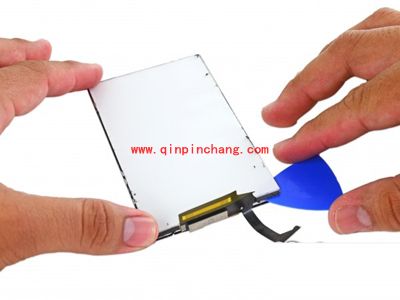

  最后我们来看一下侧光式LED背光,这也是现代智能手机采用的LCD屏幕中最常见的背光方式。我们沿着聚脂薄膜的边缘用拨片慢慢撬下反射层。聚脂薄膜层具有反光的作用,属于背光组件的一部分。在iPhone 6s上,这块薄膜有了新的作用——覆盖隐藏3D Touch触摸层。

  测光式LED背光,顾名思义,就是LED灯分布在屏幕四周边缘,搭配导光板和反射层,当LED发光的时候,把LED所发的光均匀的输送到屏幕的全部区域来实现液晶屏幕的背光照明。

  3D Touch技术如何实现?iPhone 6s屏幕拆解过程图解

  3D Touch

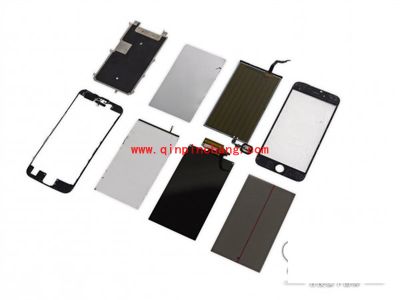

  至此我们对iPhone 6S 屏幕的拆解就到此结束了,最后来一张全家福。此外我们需要强调一下的是不同于我们以往的拆解,对屏幕的拆解是暴力且不可修复的,不推荐大家在没有专业工具的情况下尝试拆解。
