一．有关MBR、分区表、DBR的基本知识
1.硬盘MBR（硬盘主引导记录）及硬盘分区表介绍
硬盘MBR就是我们经常说的“硬盘主引导记录”，它是在对硬盘进行分区的时候写入硬盘的。以下是MBR的组成：
易我分区表医生
这3部分的大小加起来正好是512字节=1个扇区（硬盘每扇区固定为512个字节），因此，人们又形象地把MBR称为“硬盘主引导扇区”。
2.硬盘DBR（DOS引导记录）介绍
硬盘（这里硬盘指逻辑磁盘，不同于物理磁盘，所有分区内逻辑扇区，都从“0”开始编号，直到最大值-1，涵盖整个分区）的0扇区叫做DOS引导扇区，又称为BOOT区。由FORMAT高级格式化命令将DOS引导记录（DBR）写在该扇区，主要功能是完成系统的自举。
综上所述，我们知道硬盘MBR负责总管硬盘分区，只有分区工具才能对它进行读写；而DBR则负责管理某个具体的分区，它是用操作系统的高级格式化命令（如FORMAT）来写入硬盘的。在系统启动时，最先读取的硬盘信息是MBR，然后由MBR内的主引导程序读出DBR，最后才由DBR内的DOS引导代码读取操作系统的引导程序，其中任何一个环节出了问题，操作系统都无法正常启动成功，如果是MBR部分出了问题即使只是”55AA”标志字丢失或被改为其他值，通常都会出现“无效分区表“、逻辑盘丢失、启动死机等现象；而如果是DBR部分出了问题，通常会出现“未格式化的分区”的错误提示。
近距离观察MBR、DBR：
现在我们用《易我分区表医生3.1.0》这款软件来观察下MBR、DBR。
1、观察MBR：

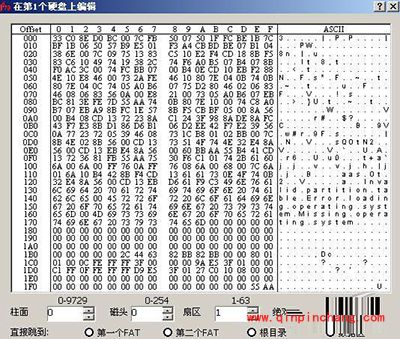

首先可以在下载免费软件《易我分区表医生3.1.0》，安装运行后，选“扇区”下面的“编辑扇区”，在“绝对地址”处输入0（这里是一般默认情况下MBR所在的扇区处），可看到MBR的信息，如下图：
易我分区表医生
从图中我们可以看到MBR的0~01BD字节为主引导程序；01BE~01FD这64字节为硬盘分区表信息，每项分区表占16字节；最后是结束标志字55AA。（注意：不要轻易改动里面的数字）。下面我们详细分析一下分区表中第一个分区表项（01BE~01CD）各个字节所表示的意思：
1BE：值为80，表示为活动分区。
1BF：表示起始磁头号01
1C0：表示起始扇区号为01
1C1：表示起始柱面号为00
1C2：表示FAT32分区
1C3~1C5：依次表示结束磁头号，结束扇区，结束柱面号。
1C6~1C9：表示本分区之前已用的扇区数3FH
1CA~1CD：本分区的总扇区数013FE59AFH
第二个分区表项（01CE—01DD）描述的是整个扩展分区的信息
3.定位分区的过程

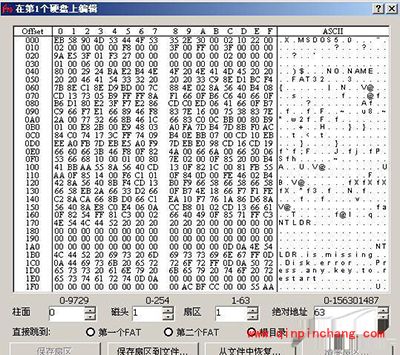

硬盘分区表项中有2个有效，可知前1个表项描述主分区，后一个描述扩展分区，第一个分区自举标志为80，它为活动分区，第一个分区之前使用的扇区数为63。展分区之前已用扇区数是013FE5D9H（十进制为20964825）由此可知扩展分区开始扇区号为第20964825；有硬盘的起始扇区0开始跳转63个扇区，可找到第一个分区的逻辑起始位置（第一个分区的DBR扇区所在的位置）。
