在WPS表格中将粗集料筛分实验数据录入之后，需要制作出集料筛分曲线图，一般集料筛分曲线图都是根据N*0.45绘制的，在WPS Excel2016中采用普通制作折线图的方法绘制集料筛分曲线图显然是行不通的，那么如何制作呢?下面我们可以一起看看详细的步骤。(为大家推荐相关教程Excel折线图怎么设置坐标轴起点不为0?)

　　WPS Excel2016粗集料筛分曲线图如何制作?

　　1、在WPS Excel2016工作表中插入图表-选择散点图

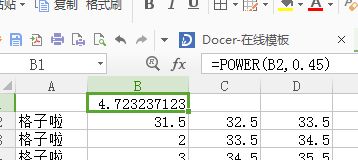

　　2、列出需要的筛孔尺寸-并计算出相应0.45次方的值

　　3、添加系列，在X栏输入相应筛孔对应的POWER的值，Y输入{0，100}，

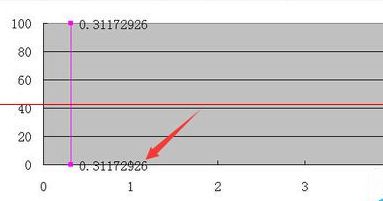

　　4、在图表中点右键，进入图标选项-选中数据标志中的X值，

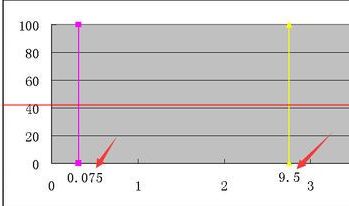

　　5、编辑显示的数据标志结果，将下排数据改成对应筛孔尺寸，将上排数据删除，并将其移动到其下方

　　6、设置X坐标轴格式，选择刻度选项卡，最小值及最大值中输入最小及最大筛筛孔尺寸相应的POWER值，主要及次要刻度及交叉点分别输最大筛孔及最小筛孔对应POWER值，

　　7、打开图表选项，在坐标轴选项卡中，取消数值X轴

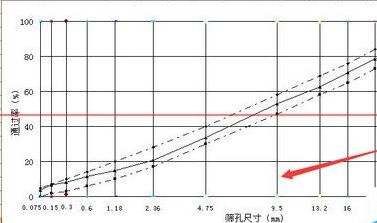

　　8、根据个人需要设置Y坐标轴刻度值，标准版曲线图就出来了

　　总结：以上就是全部的使用WPS Excel表格制作集料筛分曲线图的步骤了，相信大家现在也都懂了吧。
