Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法

可能有的朋友还不知道使用Protel99se怎么给PCB铺地?那么还不会的朋友就赶快跟着小编一起来学习一下Protel99se给PCB铺地的方法吧。

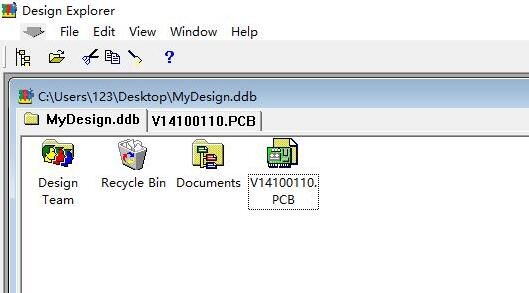

首先,打开Protel99se

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

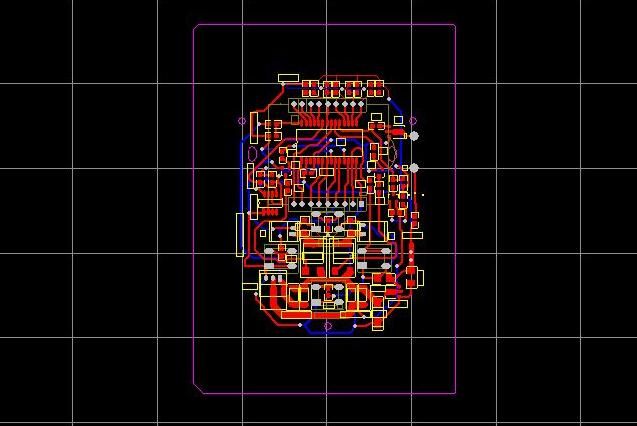

然后,画好PCB,需要连接VSS的地方可以暂时不用连接。

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

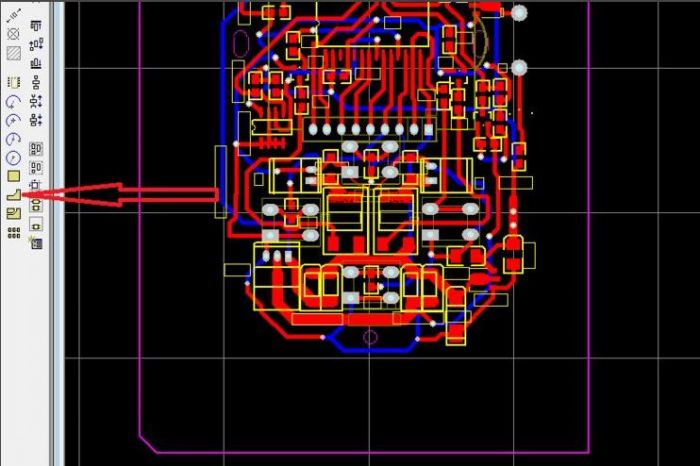

接着,点击PlacePolygonPlane弹出铺地选择设置。

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

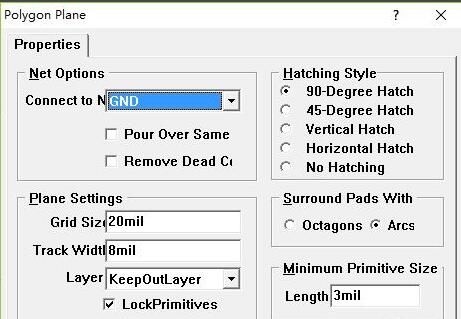

接着,设置 connet to net 选择GND。

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

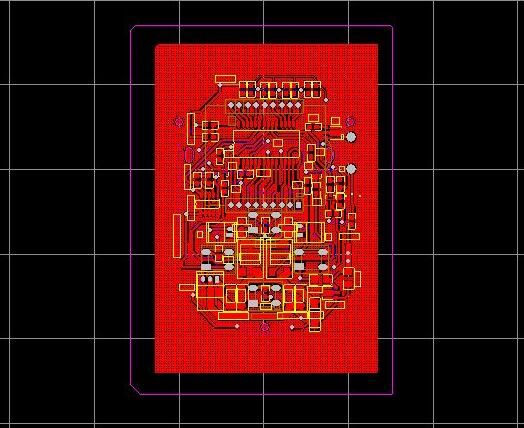

接着,选择电路板顶层,画线把需要铺地的区域包围起来即可铺地。

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

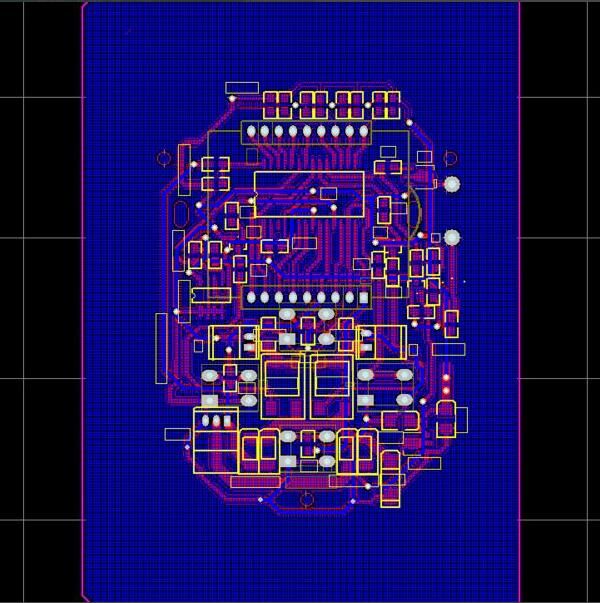

最后,使用同样的方法,切换到电路板底层,铺地即可。

Protel99se怎么给PCB铺地-Protel99se给PCB铺地的方法 www.qinpinchang.com

以上就是小编带来的Protel99se给PCB铺地的方法,大家学会了吗?希望对大家有用哦。
