Protel99se怎么设置PCB线宽-Protel99se设置PCB线宽方法
2023-03-02 12:13:14

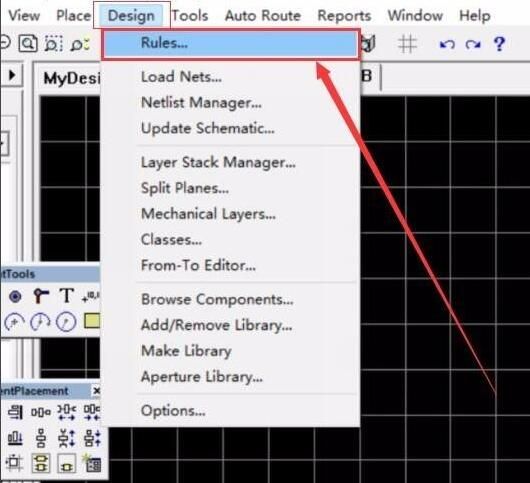

首先,我们打开Pcb,选择Design-:Rules,如图所示;

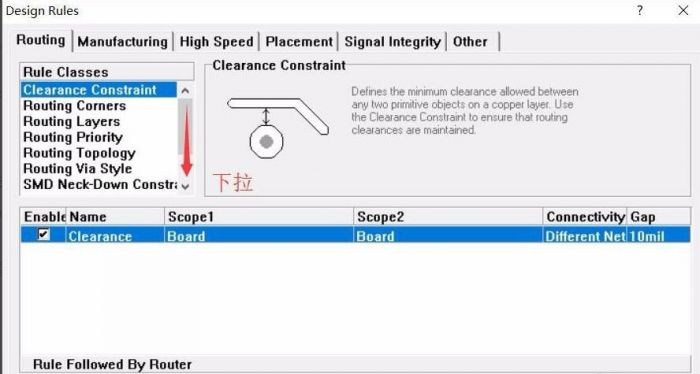

然后,开启后,滑动滚动条至底部,如图所示;

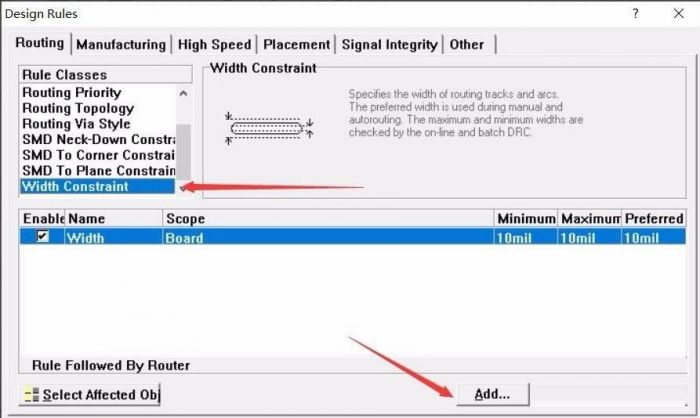

单击选中Width Constraint,鼠标选择Add选项,如图所示;

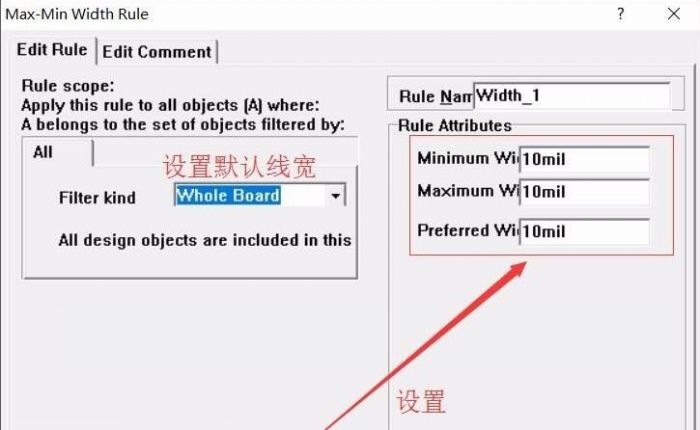

进入后,我们会看到Whole Board选项,(注:该选项设置所有线的默认宽度)

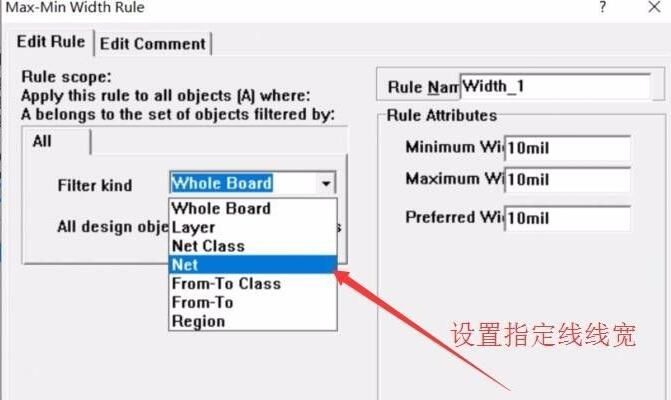

下拉后选择Net,其中可以设置你已经导入的线的类型(例如:GND VCCD等你已经导入的线)

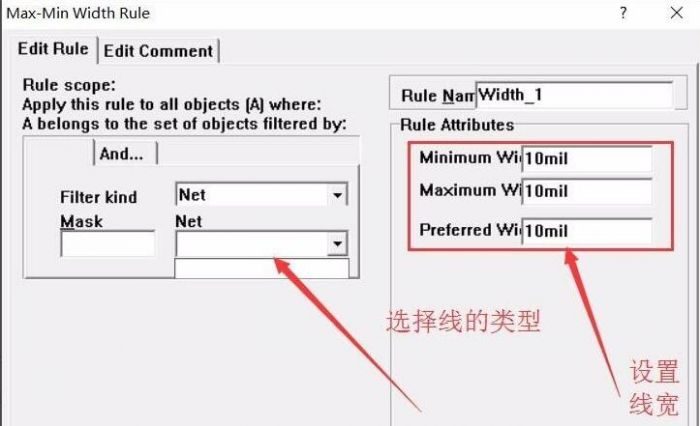

在Net中选择你的线的类型,由于小迹这里没有导入pcb所以没有可以挑选的项目,如图所示;

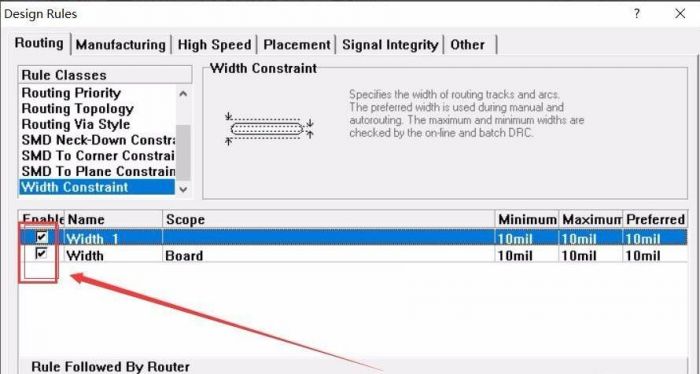

最后,完成后点击ok会自动退出至图中界面可以查看你添加的线类型及个数,如图所示。
